Configurare DHCP v4 Server e Relay su Router Cisco

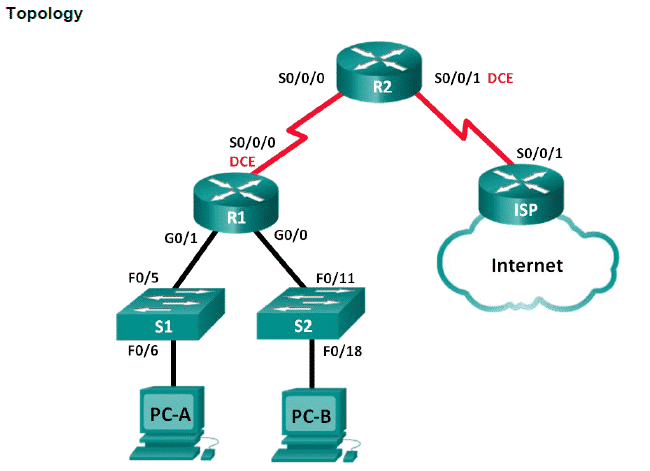

Continuiamo con la nostra serie di articoli che, attraverso esempi pratici e semplificati, dimostrano l’applicazione di strumenti fondamentali nei rispettivi ambiti. Introduciamo la configurazione base di un Router Cisco come DCHP v4 Server e Relay:

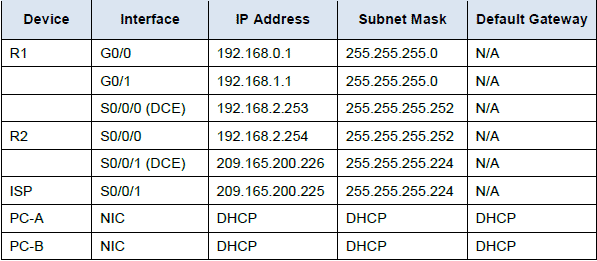

Di seguito lo schema degli indirizzi che caratterizzano la topologia oggetto del laboratorio:

Procediamo a configurare sul router R2 2 pool DHCP, uno per ogni LAN di R1. Utilizzeremo il nome R1G0 per il pool che alimenterà la LAN sull’interfaccia G0/0 e R1G1 per il pool che alimenterà la LAN sull’interfaccia G0/1. Escludiamo dai pool i primi 9 indirizzi e settiamo un lease temporale di 2 giorni:

R2(config)# ip dhcp excluded-address 192.168.0.1 192.168.0.9
R2(config)# ip dhcp excluded-address 192.168.1.1 192.168.1.9
R2(config)# ip dhcp pool R1G1
R2(dhcp-config)# network 192.168.1.0 255.255.255.0
R2(dhcp-config)# default-router 192.168.1.1
R2(dhcp-config)# dns-server 209.165.200.225
R2(dhcp-config)# domain-name ccna-lab.com
R2(dhcp-config)# lease 2
R2(dhcp-config)# exit
R2(config)# ip dhcp pool R1G0
R2(dhcp-config)# network 192.168.0.0 255.255.255.0
R2(dhcp-config)# default-router 192.168.0.1
R2(dhcp-config)# dns-server 209.165.200.225
R2(dhcp-config)# domain-name ccna-lab.com
R2(dhcp-config)# lease 2

Sul PC-A e sul PC-B verifichiamo lo stato dell’interfaccia di rete (nic) attraverso il comando ipconfig /all. Notiamo come non siano stati ottenuti gli indirizzi IP in DHCP. Ovvio risultato in quanto non abbiamo ancora impostato il router R1 come DHCP Relay. Utilizziamo quindi il comando helper-address su ogni interfaccia del router che vogliamo ribalti le richieste DHCP pervenute verso il server DHCP (R2):

R1(config)# interface g0/0
R1(config-if)# ip helper-address 192.168.2.254
R1(config-if)# exit
R1(config)# interface g0/1
R1(config-if)# ip helper-address 192.168.2.254

Verifichiamo ancora sui PC se abbiano ricevuto le informazioni di rete in DHCP. Questa volta il tutto ha funzionato. Attraverso gli opportuni show appuriamo il rilascio degli indirizzi da parte del router R2:

R2# show ip dhcp binding
Bindings from all pools not associated with VRF:
IP address Client-ID/ Lease expiration Type
Hardware address/
User name
192.168.0.10 011c.c1de.91c3.5d Mar 13 2013 02:07 AM Automatic
192.168.1.10 0100.2170.0c05.0c Mar 13 2013 02:09 AM Automatic

R2# show ip dhcp server statistics
Memory usage 42175
Address pools 2
Database agents 0
Automatic bindings 2
Manual bindings 0
Expired bindings 0
Malformed messages 0
Secure arp entries 0
Message Received
BOOTREQUEST 0
DHCPDISCOVER 2
DHCPREQUEST 2
DHCPDECLINE 0
DHCPRELEASE 0
DHCPINFORM 2
Message Sent
BOOTREPLY 0
DHCPOFFER 2
DHCPACK 4
DHCPNAK 0

R2# show ip dhcp pool
Pool R1G1 :
Utilization mark (high/low) : 100 / 0
Subnet size (first/next) : 0 / 0
Total addresses : 254
Leased addresses : 1
Pending event : none
1 subnet is currently in the pool :
Current index IP address range Leased addresses
192.168.1.11 192.168.1.1 - 192.168.1.254 1
Pool R1G0 :
Utilization mark (high/low) : 100 / 0
Subnet size (first/next) : 0 / 0
Total addresses : 254
Leased addresses : 1
Pending event : none
1 subnet is currently in the pool :
Current index IP address range Leased addresses
192.168.0.11 192.168.0.1 - 192.168.0.254 1
