Configurazione Cisco delle Route Summarization OSPF

Continuiamo con la nostra serie di articoli che, attraverso esempi pratici e semplificati, dimostrano l’applicazioni di strumenti fondamentali nei rispettivi ambiti. È il turno di introdurre alla Configurazione delle Route Summarization OSPF su Router Cisco. Nello sviluppo di questo laboratorio, impareremo a operare summarizzazione delle rotte attraverso il protocollo OSPF. Configureremo il processo OSPF, e analizzeremo le tabelle di routing per convalidarne il funzionamento. Prima di iniziare questo laboratorio potrebbe essere utile segnalare questi articolo introduttivi sulla Configurazione del Protocollo OSPF e Configurazione OSPF Multiarea Cisco:

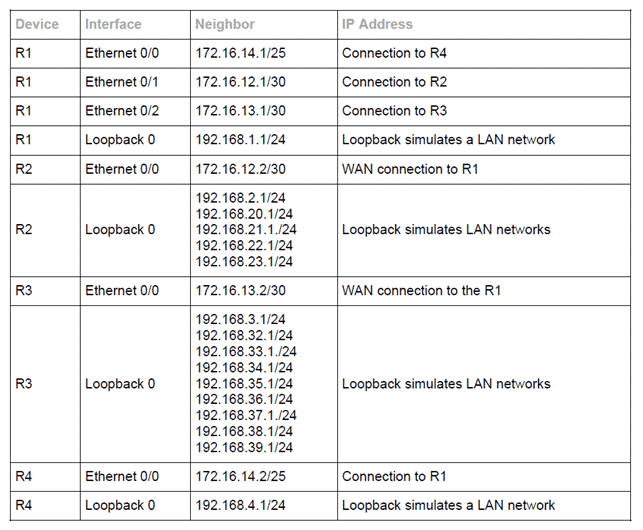

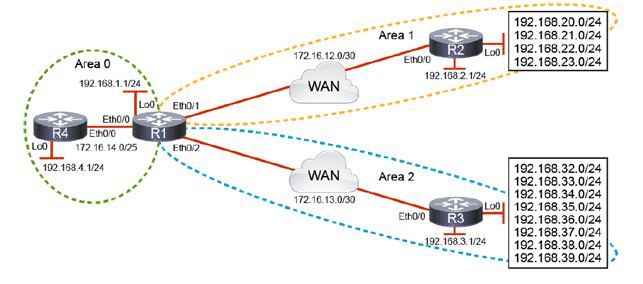

Di seguito lo schema degli indirizzi che caratterizzano la topologia oggetto del laboratorio:

Su R1, visualizziamo la tabella di routing.
A parte le reti delle loopback (192.168.X.0/24, dove X è il router ID), visualizziamo le quattro reti di classe C che sono pubblicizzate da R2 (da 192.168.20.0/24 a 192.168.23.0/24) e otto reti di classe C che sono pubblicizzate da R3 (da 192.168.32.0/24 a 192.168.39.0/24):

R1# show ip route ospf
<… output omitted …>
O 192.168.2.0/24 [110/11] via 172.16.12.2, 00:41:47, Ethernet0/1
O 192.168.3.0/24 [110/11] via 172.16.13.2, 00:40:01, Ethernet0/2
O 192.168.4.0/24 [110/11] via 172.16.14.2, 00:38:09, Ethernet0/0
O 192.168.20.0/24 [110/11] via 172.16.12.2, 00:41:37, Ethernet0/1
O 192.168.21.0/24 [110/11] via 172.16.12.2, 01:03:46, Ethernet0/1
O 192.168.22.0/24 [110/11] via 172.16.12.2, 01:03:36, Ethernet0/1
O 192.168.23.0/24 [110/11] via 172.16.12.2, 01:03:26, Ethernet0/1
O 192.168.32.0/24 [110/11] via 172.16.13.2, 00:40:14, Ethernet0/2
O 192.168.33.0/24 [110/11] via 172.16.13.2, 00:57:01, Ethernet0/2
O 192.168.34.0/24 [110/11] via 172.16.13.2, 00:01:16, Ethernet0/2
O 192.168.35.0/24 [110/11] via 172.16.13.2, 00:01:06, Ethernet0/2
O 192.168.36.0/24 [110/11] via 172.16.13.2, 00:00:56, Ethernet0/2
O 192.168.37.0/24 [110/11] via 172.16.13.2, 00:00:46, Ethernet0/2
O 192.168.38.0/24 [110/11] via 172.16.13.2, 00:00:32, Ethernet0/2
O 192.168.39.0/24 [110/11] via 172.16.13.2, 00:00:18, Ethernet0/2

Su R4, visualizziamo la tabella di routing.
Possiamo vedere che le stesse reti sono visualizzate come rotte interarea. Sono inviate in ogni area senza alcuna summarizzazione dai router di bordo (Area Border Router). Possiamo vedere le rispettive rotte che sono ricevute dalle altre aree su R2 e R3:

R4# show ip route ospf
<… output omitted …>
172.16.0.0/16 is variably subnetted, 4 subnets, 3 masks
O IA 172.16.12.0/30 [110/20] via 172.16.14.1, 01:17:30, Ethernet0/0
O IA 172.16.13.0/30 [110/20] via 172.16.14.1, 01:17:30, Ethernet0/0
O 192.168.1.0/24 [110/11] via 172.16.14.1, 01:17:30, Ethernet0/0
O IA 192.168.2.0/24 [110/21] via 172.16.14.1, 00:49:23, Ethernet0/0
O IA 192.168.3.0/24 [110/21] via 172.16.14.1, 00:47:37, Ethernet0/0
O IA 192.168.20.0/24 [110/21] via 172.16.14.1, 00:49:08, Ethernet0/0
O IA 192.168.21.0/24 [110/21] via 172.16.14.1, 01:11:23, Ethernet0/0
O IA 192.168.22.0/24 [110/21] via 172.16.14.1, 01:11:13, Ethernet0/0
O IA 192.168.23.0/24 [110/21] via 172.16.14.1, 01:11:03, Ethernet0/0
O IA 192.168.32.0/24 [110/21] via 172.16.14.1, 00:47:50, Ethernet0/0
O IA 192.168.33.0/24 [110/21] via 172.16.14.1, 01:04:37, Ethernet0/0
O IA 192.168.34.0/24 [110/21] via 172.16.14.1, 00:02:26, Ethernet0/0
O IA 192.168.35.0/24 [110/21] via 172.16.14.1, 00:02:16, Ethernet0/0
O IA 192.168.36.0/24 [110/21] via 172.16.14.1, 00:02:06, Ethernet0/0
O IA 192.168.37.0/24 [110/21] via 172.16.14.1, 00:01:56, Ethernet0/0
O IA 192.168.38.0/24 [110/21] via 172.16.14.1, 00:01:43, Ethernet0/0
O IA 192.168.39.0/24 [110/21] via 172.16.14.1, 00:01:28, Ethernet0/0

Su R4 esaminiamo il database OSPF.
Possiamo vedere i corrispondenti LSA di tipo 3 delle altre aree (Summary Net Link States) che sono pubblicizzate da R1:

R4# show ip ospf database
OSPF Router with ID (4.4.4.4) (Process ID 1)
Router Link States (Area 0)
Link ID ADV Router Age Seq# Checksum Link count
1.1.1.1 1.1.1.1 1110 0x80000006 0x008A7E 2
4.4.4.4 4.4.4.4 1406 0x80000005 0x00D915 2
Net Link States (Area 0)
Link ID ADV Router Age Seq# Checksum
172.16.14.2 4.4.4.4 1373 0x80000003 0x004192
Summary Net Link States (Area 0)
Link ID ADV Router Age Seq# Checksum
172.16.12.0 1.1.1.1 553 0x80000008 0x00A5BC
172.16.13.0 1.1.1.1 553 0x80000008 0x009AC6
192.168.2.0 1.1.1.1 1541 0x80000006 0x0008B5
192.168.3.0 1.1.1.1 3607 0x80000007 0x008C3A
192.168.20.0 1.1.1.1 1541 0x8000000B 0x00376F
192.168.21.0 1.1.1.1 1800 0x80000004 0x003A72
192.168.22.0 1.1.1.1 1800 0x80000004 0x002F7C
192.168.23.0 1.1.1.1 1800 0x80000004 0x002486
192.168.32.0 1.1.1.1 3607 0x80000007 0x004C5D
192.168.33.0 1.1.1.1 3607 0x80000008 0x003F68
192.168.34.0 1.1.1.1 3607 0x80000002 0x00406C
192.168.35.0 1.1.1.1 3607 0x80000002 0x003576
192.168.36.0 1.1.1.1 3607 0x80000002 0x002A80
192.168.37.0 1.1.1.1 3607 0x80000002 0x001F8A
192.168.38.0 1.1.1.1 3607 0x80000002 0x001494
192.168.39.0 1.1.1.1 3607 0x80000002 0x00099E

Su R1, summarizziamo le quattro reti (da 192.168.20.0/24 a 192.168.23.0/24) dell’area 1 e le otto reti (da 192.168.32.0/24 a 192.168.39.0/24) dell’area 2 usando le appropriate subnet mask.
Il blocco degli indirizzi da 192.168.20.0 a 192.168.23.0/24 può essere summarizzato usando 192.168.20.0/22, e il blocco da 192.168.32.0 a 192.168.39.0/24 può essere summarizzato usando 192.168.32.0/21.
Per consolidare e summarizzare le rotte sul router di bordo, usiamo il comando area range in router configuration mode. L’ABR summarizzerà le rotte per una specifica area prima di iniettarle in una area differnte tramite l’area di backbone come Type 3 Summary LSAs:

R1(config)# router ospf 1
R1(config-router)# area 1 range 192.168.20.0 255.255.252.0
R1(config-router)# area 2 range 192.168.32.0 255.255.248.0
