Configurare Cisco Policy-Based Routing PBR

Continuiamo con la nostra serie di articoli che, attraverso esempi pratici e semplificati, dimostrano l’applicazioni di strumenti fondamentali nei rispettivi ambiti. In questo lab, impareremo ad usare il Policy-Based Routing per influenzare la scelta del percorso da parte del router.

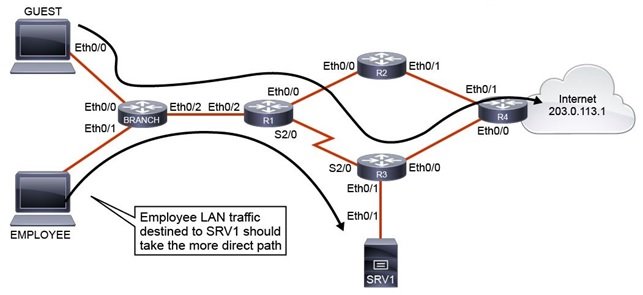

Innanzitutto, verificheremo i normali percorsi di traffico, selezionati dal router, in base all’indirizzo IP di destinazione. Quindi, configureremo il PBR per alterare il flusso di traffico per i dispositivi della LAN EMPLOYEE. Verificheremo sia la configurazione PBR che il nuovo percorso intrapreso dai pacchetti:

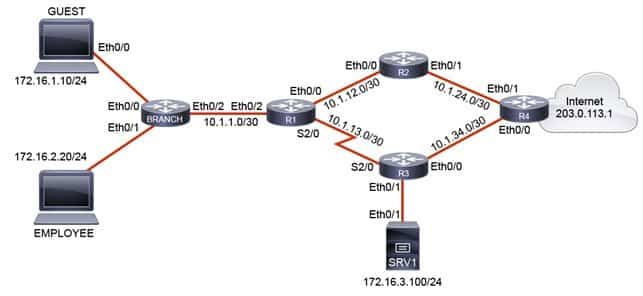

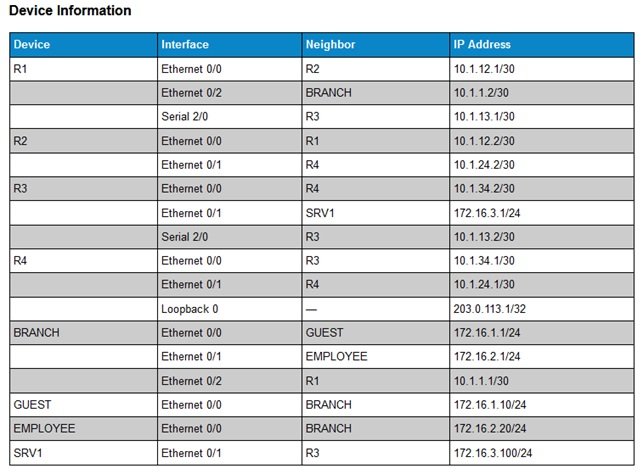

Di seguito lo schema degli indirizzi che caratterizzano la topologia oggetto del laboratorio:

Verifichiamo il percorso intrapreso dai pacchetti inviati dal pc GUEST e dal pc della LAN EMPLOYEE verso l’indirizzo Internet 203.0.113.1 e verso il server SRV1, usando il comando traceroute.
I pacchetti inviati dal pc GUEST e dal pc della LAN EMPLOYEE verso l’indirizzo 203.0.113.1, utilizzano il percorso BRANCH-R1-R2-R4, che è più veloce del percorso BRANCH-R1-R3-R4, che contiene un link seriale lento tra R1 ed R3.
Lo stesso avviene per i pacchetti inviati dal pc EMPLOYEE verso il server SRV1. Viene utilizzato il percorso più lungo BRANCH-R1-R2-R4-R3-SRV1, invece del percorso più breve diretto da R1 verso R3, sempre a causa della presenza del link seriale, lento, tra R1 ed R3.
Il protocollo di routing EIGRP, infatti, sceglie il percorso più veloce.

GUEST# traceroute 203.0.113.1
Type escape sequence to abort.
Tracing the route to 203.0.113.1
VRF info: (vrf in name/id, vrf out name/id)
1 172.16.1.1 1 msec 3 msec 2 msec
2 10.1.1.2 3 msec 2 msec 2 msec
3 10.1.12.2 3 msec 5 msec 6 msec
4 10.1.24.1 6 msec 5 msec 5 msec
EMPLOYEE# traceroute 203.0.113.1
Type escape sequence to abort.
Tracing the route to 203.0.113.1
VRF info: (vrf in name/id, vrf out name/id)
1 172.16.2.1 0 msec 1 msec 0 msec
2 10.1.1.2 5 msec 0 msec 1 msec
3 10.1.12.2 2 msec 5 msec 7 msec
4 10.1.24.1 1 msec 1 msec 1 msec
EMPLOYEE# traceroute 172.16.3.100
Type escape sequence to abort.
Tracing the route to 172.16.3.100
VRF info: (vrf in name/id, vrf out name/id)
1 172.16.2.1 0 msec 6 msec 1 msec
2 10.1.1.2 3 msec 6 msec 5 msec
3 10.1.12.2 1 msec 0 msec 1 msec
4 10.1.24.1 1 msec 3 msec 4 msec
5 10.1.34.2 3 msec 1 msec 1 msec
6 172.16.3.100 1 msec 1 msec 5 msec

Su R1, configuriamo il PBR, per far sì che il traffico inviato dal pc della LAN EMPLOYEE e destinato al server SRV1, utilizzi il percorso più breve, quello diretto. Su R1, definiamo una ACL named chiamata “EMP-SRV” che fa il match con tutto il traffico IP inviato dai pc della LAN EMPLOYEE e destinato al server SRV1. L’ACL permette tutto il traffico IP inviato dalla subnet 172.16.2.0/24 e destinato al server SRV1, che ha indirizzo IP 172.16.3.100:

R1(config)# ip access-list extended EMP-SRV
R1(config-ext-nacl)# permit ip 172.16.2.0 0.0.0.255 host 172.16.3.100

Su R1, creiamo una route map chiamata “MYPBR”, che fa il match con l’ACL EMP-SRV. Impostiamo, inoltre, il netxt-hop, per indirizzarlo direttamente a R3. La route map fa il match con i pacchetti che sono permessi dalla ACL EMP-SRV e imposta come indirizzo next-hop 10.1.13.2, che è l’interfaccia S2/0 di R3:

R1(config)# route-map MYPBR permit 10
R1(config-route-map)# match ip address EMP-SRV
R1(config-route-map)# set ip next-hop 10.1.13.2

Su R1 verifichiamo la route map MYPBR.
L’output ci fa vedere che il traffico entrante, definito dalla access-list EMP-SRV è instradato verso l’indirizzo 10.1.13.2, che corrisponde all’indirizzo configurato sul link seriale del router R3:

R1# show route-map
route-map MYPBR, permit, sequence 10
Match clauses:
ip address (access-lists): EMP-SRV
Set clauses:
ip next-hop 10.1.13.2
Policy routing matches: 0 packets, 0 bytes

Su R1, applichiamo la route map MYPBR sull’interfaccia del router su cui entra il traffico. La route map MYPBR è applicata all’interfaccia Ethernet 0/2 di R1, che è, appunto, l’interfaccia su cui entra il traffico nel router:

R1(config)# interface Ethernet 0/2
R1(config-if)# ip policy route-map MYPBR
