Configurare GVRP su Switch Huawei

Continuiamo con la nostra serie di articoli che, attraverso esempi pratici e semplificati, dimostrano l’applicazioni di strumenti fondamentali nei rispettivi ambiti. È il turno di introdurre alla Configurazione del GVRP su Switch Huawei. Consigliamo di prendere visione dei seguenti articoli precedenti:
Configurare VLAN su Switch Huawei;
Configurare INTER VLAN Routing su apparati Huawei;
Configurare INTER VLAN Routing su Switch Layer 3 Huawei;

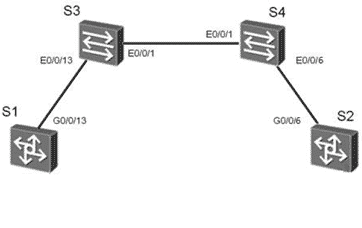

GVRP, anche conosciuto come GARP VLAN Registration Protocol o Generic VLAN Registration Protocol, è un protocollo conforme alla specifiche IEEE 802.1Q che permette la propagazione delle VLAN sugli Switch. Grazie a questo protocollo le VLAN, configurate su uno o più Switch, verranno propagate senza bisogno dell’intervento dell’amministratore con configurazioni manuali. Analizziamo la seguente topologia attuando le opportune configurazioni:

Come primo step configuriamo le porte tra li switch come porte trunk permettendo il passaggio di tutte le Vlan:

[S1]interface GigabitEthernet 0/0/13
[S1-Gigabitethernet0/0/13]port link-type trunk
[S1-Gigabitethernet0/0/13]port trunk allow-pass vlan all

[S3]interface Ethernet 0/0/13
[S3-Ethernet0/0/13]port link-type trunk
[S3-Ethernet0/0/13]port trunk allow-pass vlan all
[S3-Ethernet0/0/13]quit
[S3]interface Ethernet 0/0/1
[S3-Ethernet0/0/1]port link-type trunk
[S3-Ethernet0/0/1]port trunk allow-pass vlan all

[S2]interface GigabitEthernet 0/0/6
[S2-Gigabitethernet0/0/6]port link-type trunk
[S2-Gigabitethernet0/0/6]port trunk allow-pass vlan all

[S4]interface Ethernet 0/0/6
[S4-Ethernet0/0/6]port link-type trunk
[S4-Ethernet0/0/6]port trunk allow-pass vlan all
[S4-Ethernet0/0/6]quit
[S4]interface Ethernet 0/0/1
[S4-Ethernet0/0/1]port link-type trunk
[S4-Ethernet0/0/1]port trunk allow-pass vlan all

A questo punto andiamo ad abilitare GVRP globalmente e creiamo le VLAN 2 e 100 su S1, le VLAN 2 e 200 su S2, mentre la VLAN 2 su S3 ed S4:

[S1]vcmp role silent
[S1]gvrp
[S1]interface GigabitEthernet 0/0/13
[S1-GigabitEthernet0/0/13]gvrp
[S3]gvrp
[S3]interface Ethernet 0/0/13
[S3-Ethernet0/0/13]gvrp
[S3-Ethernet0/0/13]quit
[S3]interface Ethernet 0/0/1
[S3-Ethernet0/0/1]gvrp
[S2]vcmp role silent
[S2]gvrp
[S2]interface GigabitEthernet 0/0/6
[S2-Gigabitethernet0/0/6]gvrp
[S4]gvrp
[S4]interface Ethernet0/0/6
[S4-Ethernet0/0/6]gvrp
[S4-Ethernet0/0/6]quit
[S4]interface Ethernet 0/0/1
[S4-Ethernet0/0/1]gvrp
[S1]vlan batch 2 100
[S2]vlan batch 2 200
[S3]vlan 2
[S4]vlan
